سقف وافل ، انواع، کاربردها و مزایا و معایب

سقف وافل یکی از انواع سقف‌ها است که بیشتر در ساختمان‌های مدرن مورد استفاده قرار می‌گیرد. دلایلی مانند کاهش بار مرده ، صرفه‌جویی در مصرف بتن و کاهش هزینه‌های پروژه از مهم‌ترین عواملی هستند که باعث محبوبیت این سقف شده‌اند.

سقف وافل به دلیل ویژگی‌های خاصی که دارد، هم در ساختمان‌های اداری و تجاری قابل‌اجرا است و هم در ساخت‌وساز ویلاها. استفاده از سقف وافل برای ویلا ضمن کاهش تعداد ستون‌ها، باعث منظم‌تر به نظر رسیدن فضای داخلی هم می‌شود.

اگر قصد ساخت ویلا در گیلاوند دارید، ادامه مطلب را بخوانید؛ در این مقاله به بررسی انواع سقف وافل و مزایا و معایب آن خواهیم پرداخت.

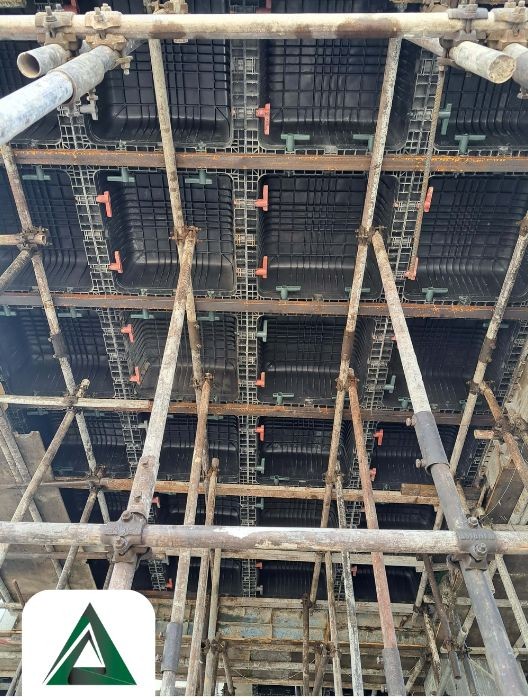

سقف وافل چیست؟

سقف وافل از انواع دال‌های بتنی مشبک است که. ظاهر آن شباهت زیادی به نان وافل دارد و به همین دلیل به آن سقف وافل گفته می‌شود.

نکته جالب اینکه نمونه‌هایی از این نوع سقف را می‌توان در آثار باستانی مانند کاخ‌های هخامنشی و همچنین سازه‌های باستانی یونان مانند آکروپولیس آتن مشاهده کرد.

با پیشرفت بتن مسلح در قرن بیستم، سیستم سقف وافل هم متحول شد و در کشورهای اروپایی و آمریکایی به‌شدت مورد استقبال قرار گرفت. پس‌ازآن در ایران نیز به‌خصوص در پروژه‌های مدرن و ساخت ویلاهای لوکس رواج پیدا کرد.

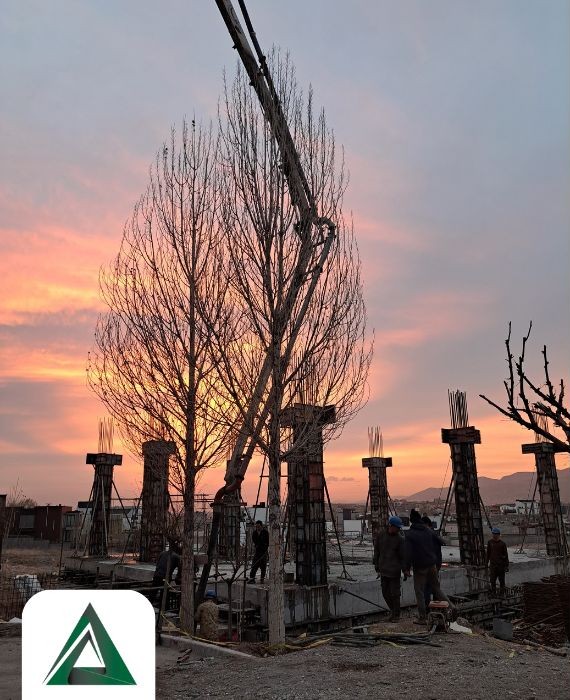

ویژگی‌ها و مزایا/معایب سقف وافل

سقف وافل یکی از انواع دال‌های بتنی مجوف است که با استفاده از قالب‌های پلیمری موقت ساخته می‌شود. این قالب‌ها با ایجاد حفره‌های منظم در بتن، بخش‌های غیرسازه‌ای (بتن ناکارآمد) را حذف کرده و در نتیجه، وزن سازه کاهش می‌یابد.

از ویژگی‌های مهم سقف وافل می‌توان به موارد زیر اشاره کرد:

• کاهش وزن سازه
• اجرای سقف با دهانه‌های متنوع
• امکان استفاده مجدد از قالب‌ها
• مناسب اجرای سقف‌های اکسپوز

مزایای سقف وافل

• توزیع یکنواخت نیرو و مقاومت بالا در برابر خمش و لرزش
• مصرف بتن و میلگرد کمتر (۲۰٪ کمتر)
• با اجرای دهانه‌های ۸ تا ۱۲ متری بدون نیاز به ستون میانی.
•  ساده‌تر بودن قالب‌بندی و آرماتوربندی
• مقاومت زیاد در برابر آتش‌سوزی، تغییرات دما و لرزش‌های ناشی از زلزله

معایب سقف وافل

• نامناسب برای سقف‌های شیب‌دار
•  ضعیف بودن به لحاظ عایق صوتی و حرارتی خوبی
• هزینه اولیه زیاد

انواع سقف وافل (یک‌طرفه، دوطرفه)

سقف وافل ازنظر نحوه‌ انتقال بار به دو نوع یک‌طرفه و دوطرفه تقسیم می‌شود.. انتخاب بین این دو نوع به دهانه‌ سقف، نوع سازه و کاربرد پروژه بستگی دارد.

سقف وافل یک‌طرفه

در این نوع سیستم، انتقال بار فقط در یک‌جهت انجام می‌شود و قالب‌ها معمولاً به شکل مستطیل یا U شکل هستند. در این روش، میلگردها در یک‌جهت کار گذاشته می‌شوند و همین موضوع باعث می‌شود مصرف میلگرد و بتن کاهش پیدا کند و اجرای آن مقرون‌به‌صرفه‌تر باشد.

ویژگی‌ها و کاربردها:

• مناسب برای دهانه‌های کوتاه‌تر از ۹ متر
• مصالح کمتر و هزینه‌ پایین‌تر نسبت به نوع دوطرفه
• مناسب برای ویلاهای یک ‌طبقه یا دوبلکس با دهانه‌های محدود
• اجرای سریع‌تر

سقف وافل دوطرفه

در سقف وافل دوطرفه، بارها در دو جهت عمود بر هم منتقل می‌شوند و قالب‌ها معمولاً مربعی یا قابلمه‌ای شکل هستند. این نوع نیروها را به‌صورت یکنواخت به تمام تیرهای اطراف منتقل می‌کند و برای سازه‌هایی با دهانه‌های بلند بسیار مناسب است.

ویژگی‌ها و کاربردها:

• مناسب برای دهانه‌های بیش از ۹ تا ۱۲ متر
• مناسب پروژه‌های تجاری، اداری، سالن‌ها و ویلاهای بزرگ
• مقاومت بالا در برابر خمش، لرزش و زلزله

مراحل اجرای سقف وافل

اجرای سقف وافل نسبت به سقف‌های دیگر ساده‌تر است. بااین‌حال در ادامه هر مرحله را جداگانه توضیح خواهیم داد.

قالب‌بندی

در مرحله اول، زیرسازی سقف با استفاده از جک‌های قابل تنظیم (اسکافلد) و قوطی‌های فلزی انجام می‌شود. سپس قالب‌های وافل به‌صورت منظم چیده می‌شوند.

آرماتوربندی

پس‌ازآن میلگردها کار گذاشته می‌شوند. در سقف وافل یک‌طرفه میلگردها فقط در یک‌جهت و در سقف دوطرفه در دو جهت عمود بر هم بسته می‌شوند. آرماتورهای تقویتی هم در اطراف بازشوها، اطراف ستون‌ها و دهانه‌های نصب می‌شوند تا مقاومت سقف در برابر خمش افزایش یابد.

بتن‌ریزی

پس‌ازآن بتن‌ریزی انجام می‌شود. در این مرحله بتن باید به‌طور یکنواخت پخش شود تا از ایجاد حباب یا کرموشدگی بتن جلوگیری شود.

بازکردن قالب‌ها

پس از گیرش بتن (حدود ۴۸ تا ۷۲ ساعت بسته به دما و نوع بتن)، قالب‌ها از زیر سقف جدا می‌شوند.

نکات مهم در اجرای سقف وافل

• قالب‌ها و جک‌ها باید کاملاً تراز باشند.
• قبل از بتن‌ریزی باید قالب‌ها را چرب کرد تا از چسبیدن بتن به قالب‌ها جلوگیری شود.
• هنگام بتن‌ریزی باید از ویبراتور استفاده شود تا بتن همه فضاها را پر کند.
• پس از بازکردن قالب‌ها، در صورت نیاز باید بندکشی و ترمیم سطح بتن انجام شود.

هزینه اجرای سقف وافل

ممکن است فکر کنید که اجرای سقف‌های وافل هزینه‌برتر از سقف‌های معمولی است اما اگر فاکتورهایی مثل کاهش وزن سازه، صرفه‌جویی در میلگرد و بتن و سرعت بالاتر اجرا را در نظر بگیرید، می‌بینید که در مواردی اقتصادی‌تر هم هست.

هزینه اجرای سقف وافل (سال ۱۴۰۴)

نکته: این مبلغ شامل هزینه قالب، بتن، میلگرد، دستمزد نیروی کار و تجهیزات موقت مانند جک و اسکافلد است.

عوامل مؤثر بر قیمت سقف وافل

همان‌طور که گفتیم قیمت سقف وافل به عوامل زیادی بستگی دارد که عبارت‌اند از:

• قالب: برای پروژه‌های بزرگ با چند سقف مشابه بهتر است قالب‌ها را اجاره کنید تا هزینه‌هایتان کاهش یابد. اگر پیمانکار هستید، صرفه اقتصادی در این است که قالب‌ها را بخرید. البته در پروژه‌های خاص ممکن است نیاز به قالب‌های دائمی داشته باشید که هزینه بیشتری هم دارند.
• متراژ: هرچه متراژ سقف بیشتر باشد، هزینه به‌ازای هر مترمربع کاهش می‌یابد.
• محل پروژه: پروژه‌های داخل بافت شهری به ‌دلیل محدودیت دسترسی، ترافیک و زمان حمل‌ونقل، معمولاً هزینه بیشتری دارند.
• قیمت مصالح و لوازم: قیمت نهایی سقف وافل با نوسانات بازار مصالح تغییر می‌کند.

کاربرد سقف وافل در ساختمان‌ها

از سقف وافل می‌توان در پروژه‌های مختلفی استفاده کرد:

• ویلاها
• ساختمان‌های مسکونی
• پاساژها
• سالن‌های چند منظوره
• ساختمان‌های اداری
• ساختمان‌های تجاری

مقایسه سقف وافل و یوبوت

سقف وافل و یوبوت هر دو از دال‌های مجوف هستند؛ اما تفاوت‌هایی مهمی دارند که در جدول زیر قابل مشاهده هستند:

به‌طورکلی سقف وافل نسبت به یوبوت، گزینه‌ اقتصادی‌تر، زیباتر و سریع‌تری است و برای پروژه‌های ویلایی ارجحیت دارد. یوبوت بیشتر برای سازه‌های بلندمرتبه یا تجاری با دهانه‌های وسیع استفاده می‌شود.

نتیجه‌گیری

با توجه به آنچه گفتیم،‌ سقف وافل برای ویلا یکی از گزینه‌های بسیار خوب است که ضمن افزایش مقاومت و کاهش وزن سازه، به معمار آزادی بیشتری برای طراحی فضاهای باز و مرتفع می‌دهد.

اگر برای اجرای سقف وافل و بازسازی ویلا در دماوند نیاز به اطلاعات بیشتر دارید، می‌توانید با کارشناسان ما در مجموعه آسپیان طرح تماس بگیرید. علاوه بر این می‌توانید از خدمات مشاوره ساخت ویلا هم استفاده کنید.

سؤالات متداول

۱. سقف وافل چیست؟

سقف وافل نوعی سیستم سازه‌ای بتنی است که با استفاده از قالب‌های یکسان اجرا می‌شود.

۲. مزایای سقف وافل چیست؟

کاهش وزن سازه، صرفه‌جویی در مصرف بتن و میلگرد، است. مقاومت در برابر زلزله و آتش،‌ ظاهر منظم از داخل، کاهش هزینه‌ها و سرعت اجرای بالا.

۳. معایب سقف وافل چیست؟

نامناسب برای سقف‌های شیب‌دار یا پروژه‌هایی با ارتفاع کم، نیاز به تیم اجرایی ماهر و عایق حرارتی و صوتی ضعیف.
